CASE STUDY

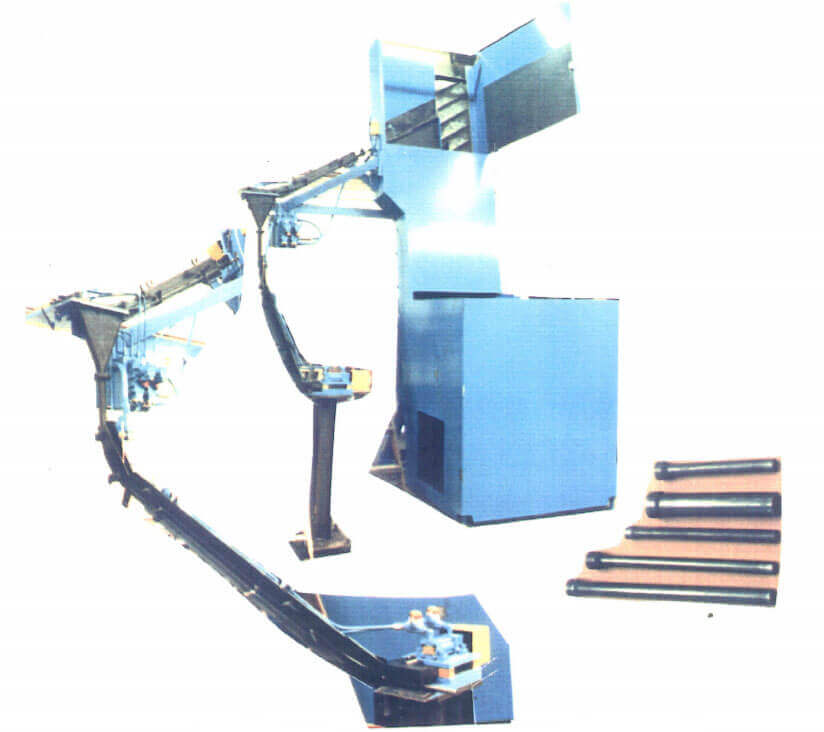

11078: PROJECT FEEDING HYDRAULIC HOSE STEMS INTO CNC TURNING CENTER

Feedall Model
Model 2500 D & Model 2600 HD

APPLICATION

Feed from random loaded floor mounted hoppers extruded metal hydraulic hose stems, .502 to .972″ DIA. X 4.252 to 7.913″ LG. (Model 2500D) and 1.500 to 3.125″ DIA. X 4.310 to 12.70″ LG. (Model 2600HD) the hose stems will be oriented with small DIA. stem and leading and transferred one at a time, axis horizontal, to a load nest at 45″ above the floor at a feed rate of 150 to 300 per hour.
Model 2500D 12″ wide elevator belt, 20 CU. FT. Hopper.
Model 2600HD 18″ wide elevator belt, 20 CU. FT. Hopper.
DWG. PD 7794 2500
DWG. PD 7795 2600

WIDTH

Model 2500D 12" wide elevator belt
Model 2600HD 18" wide elevator belt

FEED RATE

150 to 300 per hour
