CASE STUDY

16897: PROJECT FEEDING STEERING RACKS INTO STRAIGHTENER

Feedall Model

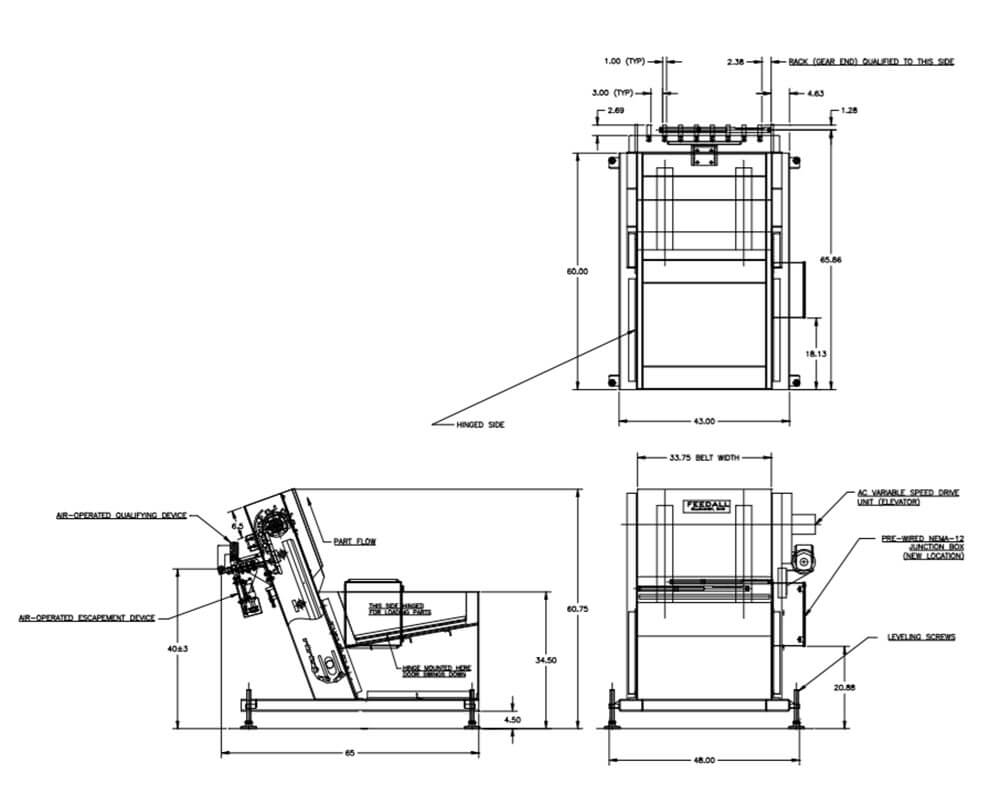

Model 2233 Elevating Hopper Feeder

APPLICATION

Feed from a random loaded, floor mounted hopper. The Steering Racks will be elevated from the hopper via a cleated belt and discharged onto an accumulation chute. An air operated escapement device will load one part at a time onto a v-nest for customer pick off via lift and carry transfer.

WIDTH

33” Wide Elevating Belt

DRIVE

3/4 HP/AC Motor

PARTS FED (SIZE)

Steering Racks (0.98”-1.26”Ø x 23.68”-29.79” Lg.)

FEED RATE

3 Parts/Minute
