CASE STUDY

17631: PROJECT FEEDING STEEL BARS INTO INDUCTION HEATER

Feedall Model

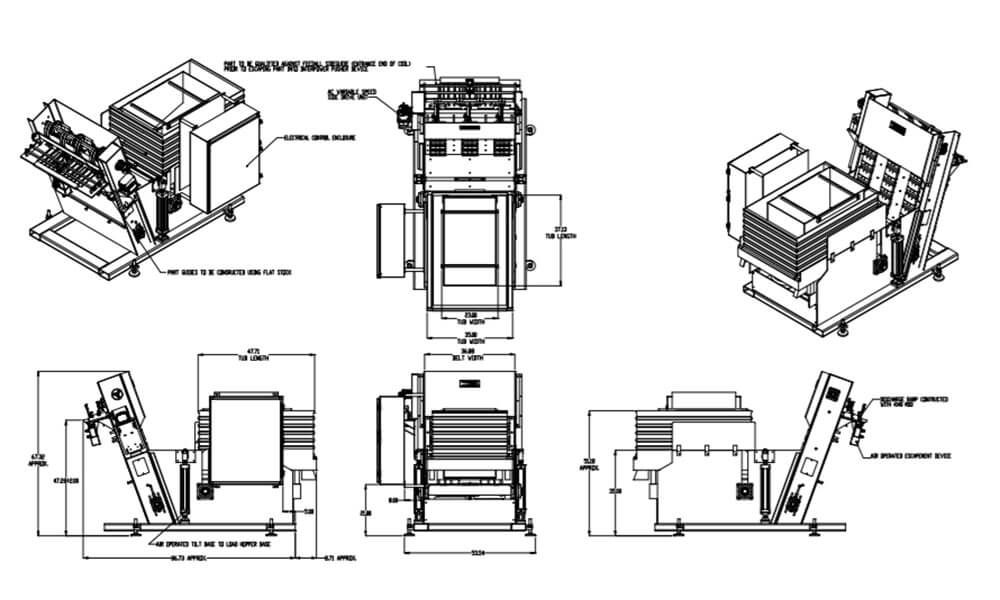

Model 2236 Elevating Hopper Feeder

APPLICATION

Feed from a random loaded, floor mounted hopper. The bars will be loaded into the hopper via an air operated tilting stand. The bars will then be elevated from the hopper via a cleated belt and deposited onto a rear mounted accumulation ramp. An air operated escapement device will load one part at a time into Inter-Power’s pusher device.

WIDTH

36” Elevating Belt

DRIVE

3/4 HP/AC Motor

PARTS FED (SIZE)

Sheared Steel Bars (0.56”-0.94”Ø x 8”-18” Lg.)

FEED RATE

10 Parts/Minute
